Testare le prestazioni di un dissipatore di calore a LED è fondamentale per garantire il funzionamento efficiente e la longevità dei sistemi di illuminazione a LED. In qualità di fornitore leader di dissipatori di calore per LED, comprendiamo l'importanza di test accurati delle prestazioni per soddisfare le diverse esigenze dei nostri clienti. In questo post del blog esploreremo i vari metodi e considerazioni per testare le prestazioni del dissipatore di calore LED.
Comprensione dei requisiti prestazionali del dissipatore di calore LED
Prima di approfondire i metodi di test, è essenziale comprendere i principali requisiti prestazionali di un dissipatore di calore LED. La funzione principale di un dissipatore di calore è dissipare il calore generato dai chip LED, mantenendo così una temperatura operativa sicura. Questo è fondamentale perché le alte temperature possono avere un impatto significativo sulle prestazioni dei LED, inclusa una ridotta efficienza luminosa, cambiamenti di colore e una durata di vita più breve.
Un'efficace dissipazione del calore coinvolge diversi fattori, tra cui conduttività termica, area superficiale e flusso d'aria. La conduttività termica determina la velocità con cui il calore può essere trasferito dal LED al dissipatore di calore, mentre una superficie più ampia consente una dissipazione del calore più efficiente nell'ambiente circostante. Un flusso d'aria adeguato migliora ulteriormente il trasferimento di calore allontanando l'aria riscaldata dalla superficie del dissipatore di calore.
Metodi di test per dissipatori di calore LED
Test di resistenza termica
La resistenza termica è una metrica fondamentale per valutare le prestazioni di un dissipatore di calore LED. Misura la capacità del dissipatore di calore di trasferire il calore dalla fonte di calore (LED) all'ambiente circostante. Una resistenza termica inferiore indica una migliore efficienza di trasferimento del calore.
Per misurare la resistenza termica, al LED viene applicato un apporto di calore noto e viene misurata la differenza di temperatura tra la giunzione del LED e l'aria ambiente. La resistenza termica (Rθja) viene quindi calcolata utilizzando la formula:
[ R_{\theta ja} = \frac{T_j - T_a}{P} ]
dove ( T_j ) è la temperatura di giunzione del LED, ( T_a ) è la temperatura ambiente e ( P ) è la potenza termica assorbita.
I test di resistenza termica possono essere eseguiti utilizzando apparecchiature specializzate come termocamere o termocoppie. Questi strumenti consentono misurazioni accurate della temperatura in diversi punti del dissipatore di calore e del LED.
Test di dissipazione del calore
I test di dissipazione del calore si concentrano sulla valutazione dell'efficacia complessiva del dissipatore di calore nella dissipazione del calore. Ciò può essere fatto misurando la distribuzione della temperatura sulla superficie del dissipatore di calore in condizioni stazionarie.
Un metodo comune consiste nell'utilizzare una termocamera a infrarossi per acquisire il profilo di temperatura del dissipatore di calore. La telecamera fornisce una rappresentazione visiva della distribuzione della temperatura, consentendo l'identificazione di punti caldi e aree di scarsa dissipazione del calore.
Un altro approccio consiste nell'utilizzare termocoppie posizionate in punti strategici sul dissipatore di calore per misurare la temperatura in punti specifici. Questo metodo fornisce dati di temperatura più precisi ma richiede un accurato posizionamento delle termocoppie per garantire misurazioni accurate.
Test del flusso d'aria
Il flusso d'aria gioca un ruolo cruciale nel migliorare le prestazioni di dissipazione del calore di un dissipatore di calore LED. Testare le caratteristiche del flusso d'aria del dissipatore di calore può aiutare a identificare eventuali problemi che potrebbero influire sull'efficienza di raffreddamento.
Il flusso d'aria può essere misurato utilizzando un anemometro, che misura la velocità e la direzione dell'aria. Misurando il flusso d'aria in diversi punti attorno al dissipatore di calore, è possibile determinare se sono presenti aree di flusso d'aria limitato o turbolenza che potrebbero ridurre la dissipazione del calore.
Oltre alla velocità del flusso d'aria, è possibile misurare anche la caduta di pressione attraverso il dissipatore di calore. Una caduta di pressione elevata indica che il flusso d'aria è limitato, il che può portare a prestazioni di raffreddamento ridotte.
Fattori che influenzano il test delle prestazioni del dissipatore di calore LED
Caratteristiche della fonte di calore
Le caratteristiche della fonte di calore, come la potenza e la distribuzione del calore del LED, possono influenzare in modo significativo le prestazioni del dissipatore di calore. Chip LED diversi possono generare quantità diverse di calore e la distribuzione del calore potrebbe non essere uniforme su tutta la superficie.
Per garantire risultati accurati dei test, è importante utilizzare una fonte di calore rappresentativa che imiti fedelmente le condizioni operative effettive del LED. Ciò potrebbe comportare l'utilizzo di un dispositivo di prova progettato specificamente per il chip LED da testare.
Condizioni ambientali
Anche le condizioni ambientali, tra cui temperatura, umidità e circolazione dell'aria, possono influire sulle prestazioni del dissipatore di calore. Temperature ambiente più elevate possono ridurre la differenza di temperatura tra il dissipatore di calore e l'ambiente circostante, rendendo più difficile la dissipazione del calore da parte del dissipatore di calore.
Per ridurre al minimo gli effetti delle condizioni ambientali, i test devono essere condotti in un ambiente controllato con livelli di temperatura e umidità stabili. Ciò aiuta a garantire che i risultati del test siano coerenti e affidabili.
Montaggio e assemblaggio
Anche il modo in cui il dissipatore di calore è montato e assemblato può influenzarne le prestazioni. Un montaggio inadeguato può comportare un aumento della resistenza termica tra il LED e il dissipatore di calore, riducendo l'efficienza del trasferimento di calore.
Durante i test, è importante assicurarsi che il dissipatore di calore sia montato correttamente e che vi sia un buon contatto termico tra il LED e la superficie del dissipatore di calore. Ciò può comportare l'uso di materiali di interfaccia termica, come pasta termica o cuscinetti, per migliorare la conduttività termica tra i due componenti.
Attrezzature e strumenti di prova
Test accurati delle prestazioni dei dissipatori di calore LED richiedono l'uso di attrezzature e strumenti specializzati. Alcuni degli strumenti comunemente utilizzati includono:
- Termocamere:Queste termocamere utilizzano la tecnologia a infrarossi per acquisire la distribuzione della temperatura sulla superficie del dissipatore di calore. Forniscono un modo rapido e senza contatto per misurare la temperatura e identificare gli hotspot.
- Termocoppie:Le termocoppie sono sensori di temperatura che possono essere utilizzati per misurare la temperatura in punti specifici del dissipatore di calore. Sono accurati e affidabili ma richiedono un posizionamento accurato per garantire misurazioni accurate.
- Anemometri:Gli anemometri vengono utilizzati per misurare la velocità e la direzione del flusso d'aria attorno al dissipatore di calore. Aiutano a identificare eventuali aree di flusso d'aria limitato o turbolenza che potrebbero influire sulle prestazioni di raffreddamento.
- Alimentatori:È necessaria un'alimentazione stabile per fornire l'apporto di calore necessario al LED durante il test. L'alimentatore dovrebbe essere in grado di controllare accuratamente la potenza in uscita per garantire condizioni di test coerenti.
Tipi di dissipatori di calore LED e relativi test delle prestazioni
In qualità di fornitore di dissipatori di calore per LED, offriamo un'ampia gamma di opzioni di dissipatori di calore, ciascuna con le proprie caratteristiche prestazionali uniche. Ecco alcuni tipi comuni di dissipatori di calore LED e considerazioni per testarne le prestazioni:
Dissipatore di calore saldato in alluminio
I dissipatori di calore saldati in alluminio sono popolari grazie alla loro elevata conduttività termica e al costo relativamente basso. Solitamente sono realizzati saldando alette di alluminio su una piastra di base, che fornisce un'ampia superficie per la dissipazione del calore.
Quando si testano le prestazioni di un dissipatore di calore saldato in alluminio, è importante assicurarsi che i giunti di saldatura siano resistenti e forniscano un buon contatto termico tra le alette e la piastra di base. Eventuali giunti di saldatura deboli o difettosi possono aumentare la resistenza termica e ridurre l'efficienza complessiva del raffreddamento.
Dissipatore di calore ad alette piegate
I dissipatori di calore ad alette piegate sono progettati per massimizzare la superficie per la dissipazione del calore. Sono realizzati piegando un sottile foglio di metallo in una serie di alette, che vengono poi fissate ad una piastra di base.
Testare le prestazioni di un dissipatore di calore ad alette piegate comporta la valutazione della geometria delle alette e delle caratteristiche del flusso d'aria. La spaziatura e l'altezza delle alette possono influenzare la resistenza del flusso d'aria e il coefficiente di trasferimento del calore, quindi è importante ottimizzare questi parametri per la massima efficienza di raffreddamento.
Dissipatore di calore con alette impilate in rame

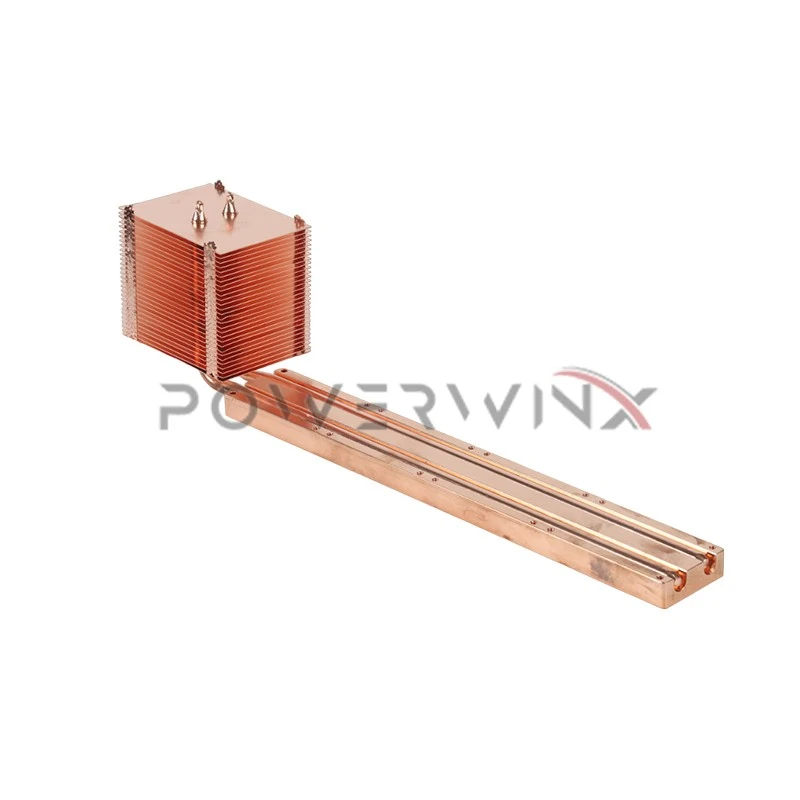

I dissipatori di calore ad alette impilate in rame offrono un'elevata conduttività termica ed eccellenti prestazioni di dissipazione del calore. Sono realizzati impilando le alette di rame una sopra l'altra e fissandole su una piastra di base.
Quando si testano le prestazioni di un dissipatore di calore ad alette sovrapposte in rame, è importante assicurarsi che le alette siano correttamente allineate e che vi sia un buon contatto termico tra le alette e la piastra di base. Eventuali spazi o disallineamenti possono aumentare la resistenza termica e ridurre l'efficienza di raffreddamento.
Conclusione e invito all'azione
Test accurati delle prestazioni dei dissipatori di calore LED sono essenziali per garantire il funzionamento affidabile ed efficiente dei sistemi di illuminazione a LED. Comprendendo i principali requisiti prestazionali, utilizzando metodi di test appropriati e considerando i vari fattori che possono influenzare le prestazioni, possiamo fornire ai nostri clienti dissipatori di calore di alta qualità che soddisfano le loro esigenze specifiche.
Se cerchi dissipatori di calore per LED o hai domande sui test delle prestazioni, non esitare a contattarci. Il nostro team di esperti è pronto ad assistervi nella scelta del dissipatore di calore giusto per la vostra applicazione e a fornire dati dettagliati sulle prestazioni. Lavoriamo insieme per ottimizzare la gestione termica dei vostri sistemi di illuminazione a LED.
